汽车格栅取出治具

发布时间：2021-07-31 17:17 发布人: 苏州希瑞格

机器人末端工装夹具在各行各业都有着应用，不过要说应用广泛的行业当属汽车零配件行业了。

汽车工业迅猛发展

近年来，随着国民经济的快速增长及城镇化进程的不断深化，推动我国汽车工业迅猛发展，直接带动汽车零部件产品需求，促使我国汽车零部件行业取得长足进步。

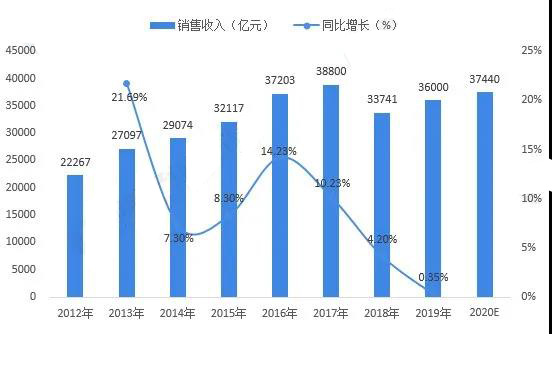

图表：2012-2020年中国汽车零部件行业市场规模

工装夹具行业也将以较快的速度增长

在汽配件行业迅猛发展的带动下，工装夹具行业也将以较快的速度增长。

CRG（苏州希瑞格机器人科技有限公司）正是一家致力于机器人、机械手末端工装夹具（EOAT）设计、研发、生产、销售、服务于一体的自动化公司，以模块化理念让自动化设计更简单、更灵活、更可靠；为全球客户提供优质的解决方案，让夹具创造更高的价值。

汽车格栅取出治具

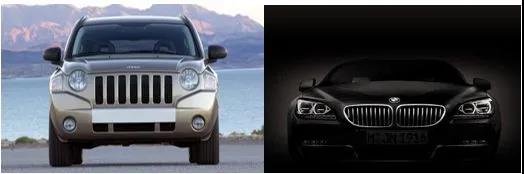

汽车格栅：

格栅又名汽车前脸，鬼脸，格栅以及水箱护罩等。其主要作用是在于水箱、发动机、空调等的进气通风，防止行驶中外来物对车厢内部件的破坏以及美观彰显个性。

今天小编带大家来深入了解一套汽车格栅取出治具

产品是一模一穴，三个料头

产品采用吸盘加拨指取出

气路为两组吸两组夹

治具约13.5kg左右

治具主框架类型：PST20-1500钢管

汽车格栅取出治具：主要应用于汽车注塑行业，从模具中取出注塑件。治具采用钢管装配组成，提高治具轻量化及可调节性，采用快换快速安装治具。

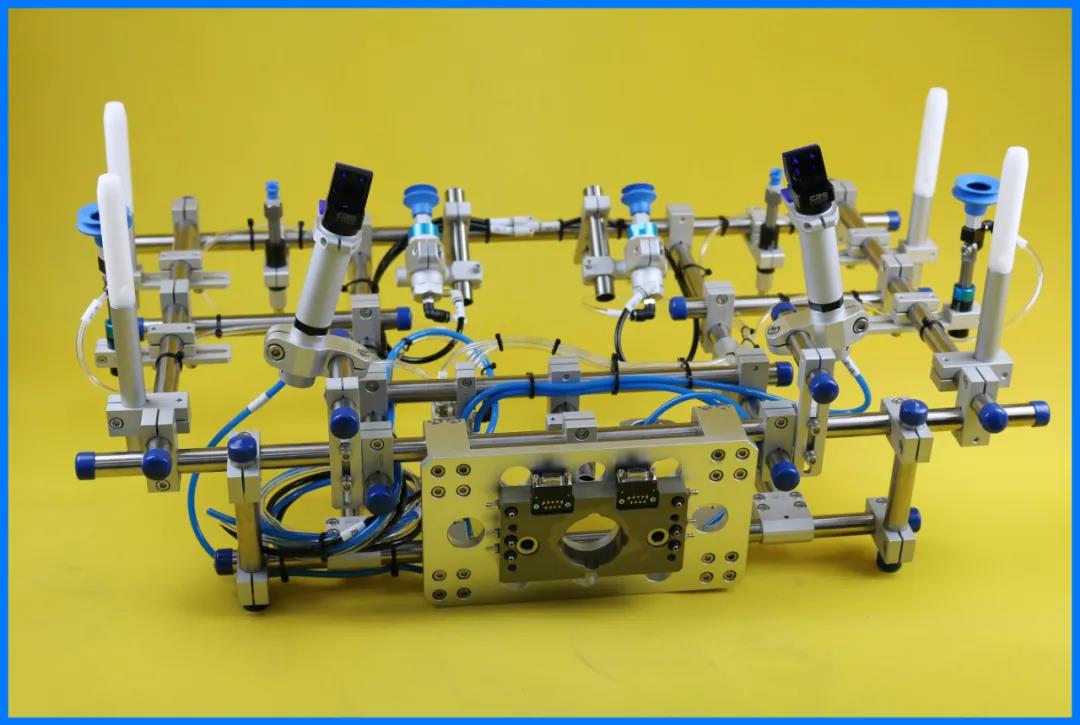

治具细节展示

知道了汽车格栅取出治具的用途，接下来我们进一步了解一下治具的细节！

上图所展示的末端工具装置中，包括：快换，快换固定板，吸附缓冲金具，推出吸附金具，FGA系列吸盘，pom仿行定位柱，GFR30-95G拨指，十字连接块和PST20-1500钢管组建而成。

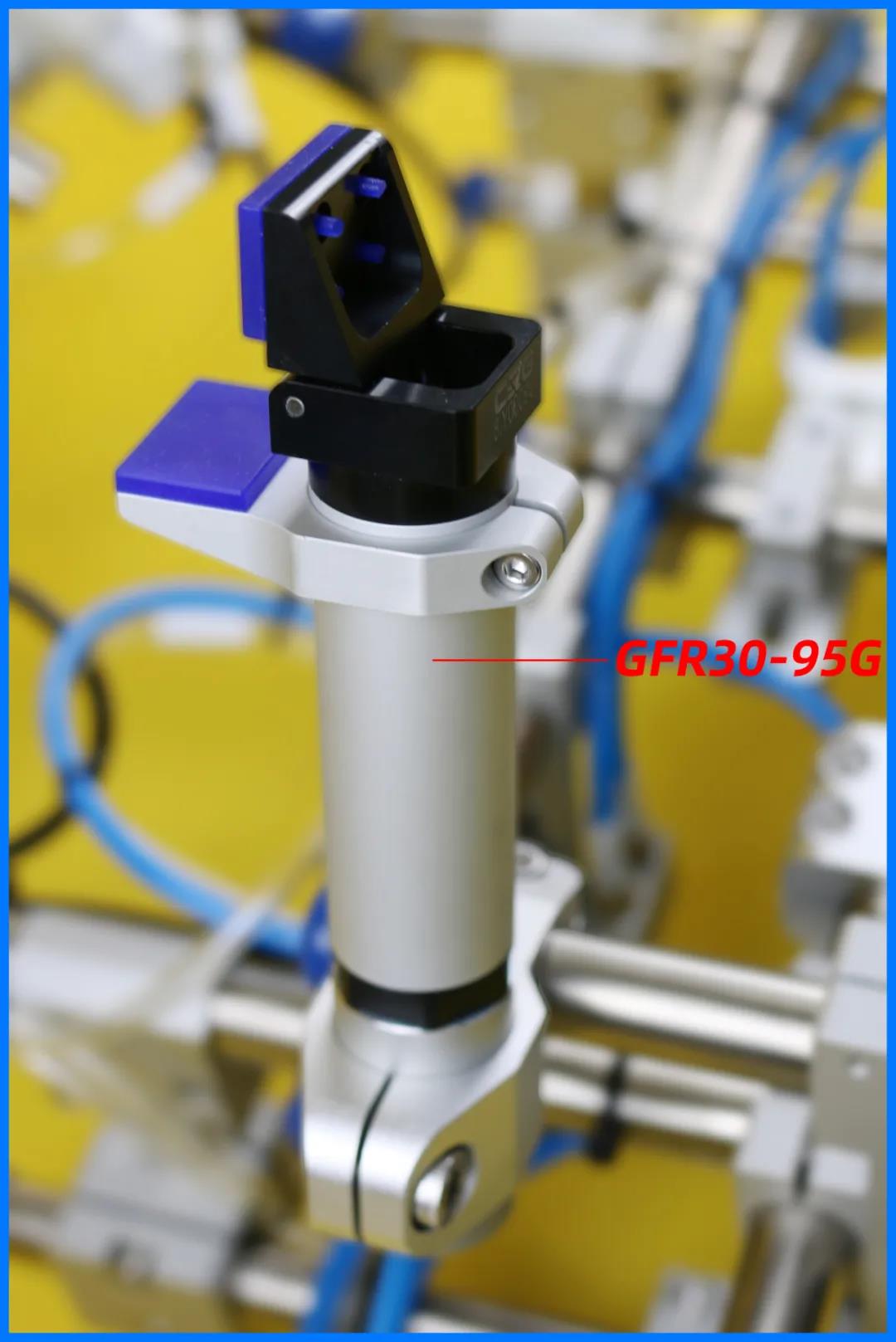

气动拨指像人的手指头一样，手指一勾便可以协助整个手握住东西，在整套治具中，它起到产品取出或辅助取出的作用。

CRG气动拨指的型号分为GFA..-35, GFR..-95，GFR..-95G，GFR..-95L,GFR..-95LG,GFR..95S. 具体分为常规拨指和带夹具栓款、加长款等。直径14mm/20mm/30mm，可以根据产品需要，来选择合适的拨指。

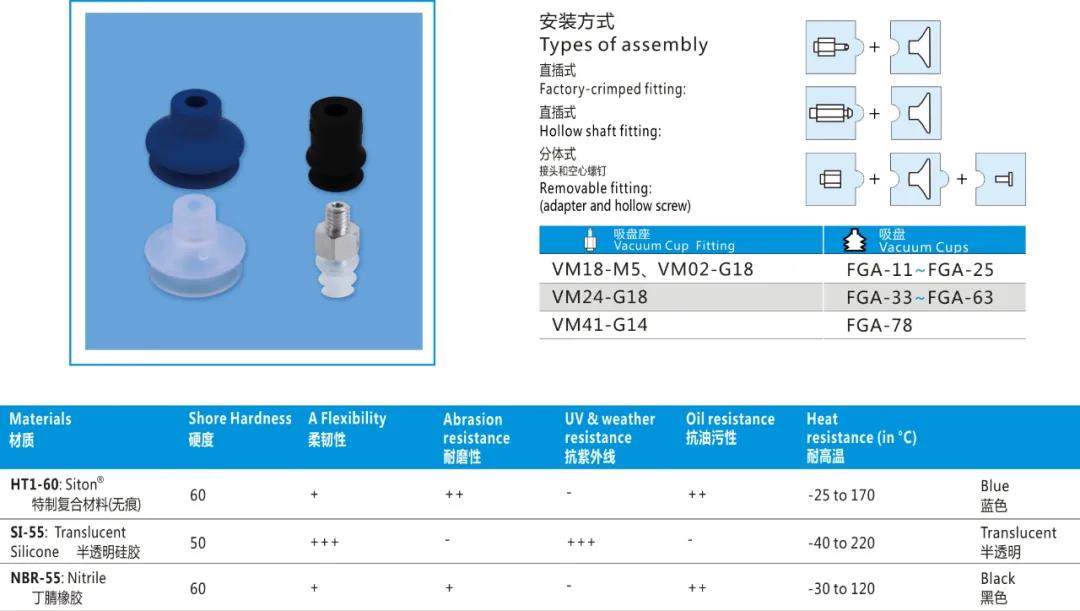

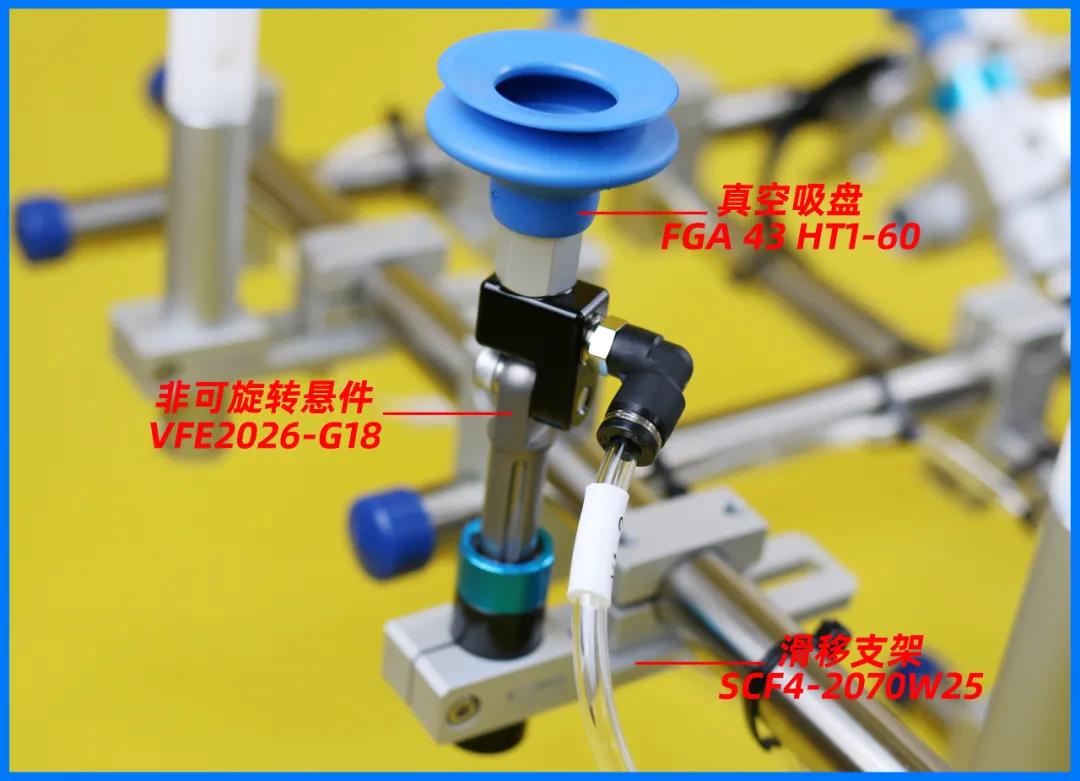

FGA-43-HT1-60通用圆形真空吸盘有多种材质可选,满足多种搬运作业需求;特别适合搬运平整、光滑表面的工件。

吸盘采用特制复合材料，不含水性油漆干扰物（PWIS）。此外，生产过程中未使用硅橡胶（例如，脱模剂）。因此，该材质不会留下可见印记，仅留下极少的化学痕迹。HT1制成的吸盘是搬运玻璃、PCB、塑料部件、CFRP产品和太阳能组件的方案。

耐高温：长期140 °C、短期170 °C。
